Digitální mikroskop - lupa MacroCam s fotoaparátem (popis a stručný návod k použití)

Sběratelé bankovek, mincí, známek a dalších předmětů mají možnost se zařízením MacroCam velice detailně studovat předměty svého zájmu. Je pravděpodobné, že přístroj využijí i jiným směrem zaměření sběratelé, např. autogramů, fotografií aj. MacroCam lze označit jako 3 v 1, neboť obsahuje mikroskop, fotoaparát s kamerou a lupu. Zvětšení je možné 7x až 108x (mikroskop)a 7x až 25x (lupa). Fotoaparát pak zaznamenává (shodnou možnost má i kamera) snímky o zvětšení 1x až 7x vždy v násobku s příslušně nastaveným zvětšením mikroskopu a optického zoomu lupy. Pozorované zvětšení je po definování programu (přiložen na CD v balení) možné spolu s měřítkem (v mm) vidět na displeji zařízení, o velikosti úhlopříčky 4.6 cm (tzn. 1.8´´LCD obrazovce).

Základní popis přístroje:

Digitální mikroskop - lupa MacroCam s fotoaparátem (popis a stručný návod k použití)

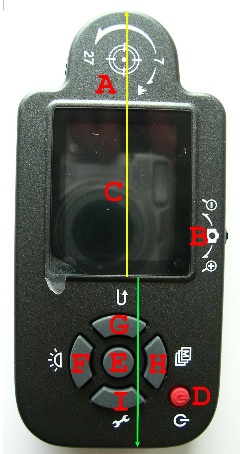

A – ovládání lupy; B – ovládání optického zoomu; C-LCD; D-zapínání/vypínání(držet 1 – 2 vteřiny); E- tlačítko snímání (neúčinné v současně běžícím programu kamery); F-osvětlení(regulace); G-enter a současně tlačítko paměti pro prohlížení snímků); obecně tlačítko zpět z ostatních nabídek; H-listování v pořízených snímcích (při dřívějším stlačení G) a při samostatném použití (bez G) volba režimu snímkování (viz řezim snímkování); I – režim nastavení.

Digitální mikroskop - lupa MacroCam s fotoaparátem (popis a stručný návod k použití)

MacroCam má výhodu, že může pracovat nezávisle na připojení k síti, PC nebo NTB. Má vnitřní paměť, která odpovídá 60ti snímkům měnšího zvětšení (podle našich zjištění do zvětšení 70x). Při větším zvětšení se počet snímků nepatrně snižuje (při použitém zvětšení 108x na 54). Zařízení lze připojit k PC a NTB USB kabelem (součást balení) a pracovat s fotografiemi (již vytvořenými) v dodávaném SW. Současně lze v programu pořizovat snímky nové. V tomto případě se pohled na LCD zastaví a pozorovaný předmět je možné sledovat pouze na obrazovce PC v okně otevřeného programu. MacroCam si svoji energii drží díky dobíjecím bateriím (3x AAA - součást balení) nebo cestou napájecího kabelu z elektrické sítě.

Digitální mikroskop - lupa MacroCam s fotoaparátem (popis a stručný návod k použití)

spodní část kamery se vstupem pro USB kabel, který je současně kabelem napájecím z elektrické sítě

Digitální mikroskop - lupa MacroCam s fotoaparátem (popis a stručný návod k použití)

prostor pro 3 ks dobíjecích baterií AAA

I – režim nastavení

Power saving – úsporný režim Status display – zobrazení; zobrazení stavu (např. nabití baterií) Brightness – jas White Balance – vyvážení bílé (bílého světla) Delete All Pic – volba k automatickému mazání snímků při překročení vnitřní paměti (60 snímků) Factory Default – reset; tovární (výrobní) nastavení

F – osvětlení

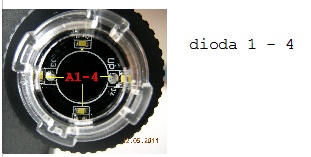

Kamera je vybavena 4 diodami, jejichž svítivost (intenzita osvětlení) a počet svítících diod se ovládá tlačítkem F.

Digitální mikroskop - lupa MacroCam s fotoaparátem (popis a stručný návod k použití)

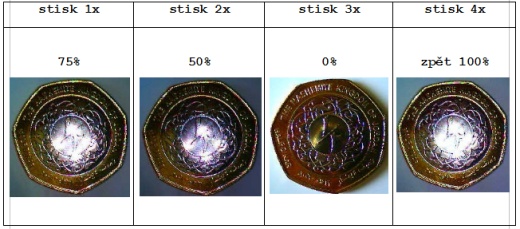

Doporučení: volba intenzity osvětlení závisí na fotografovaném předmětu. Např. při fotografii mincí při plném osvětlení (100%) dochází k výraznému odlesku a v podstatě k znehodnocení snímku (viz snímky níže).

Intenzita osvětlení (F)

Digitální mikroskop - lupa MacroCam s fotoaparátem (popis a stručný návod k použití)

Fotografie známek

Pro ukázku uvádíme fotografie známky Malawi v různém zvětšení
(25x; 75x; 90x)

Digitální mikroskop - lupa MacroCam s fotoaparátem (popis a stručný návod k použití)

Software

Součástí balení je dodávané CD s obslužným programem ke kameře. Program lze hodnotit jako zdařilý. Jako nevýhodu lze poukázat na nemožnost ukotvení měřítka a aktuálního zvětšení na konkretní fotografii.

Mapa softwaru (1-3)

Digitální mikroskop - lupa MacroCam s fotoaparátem (popis a stručný návod k použití)

Obrazovka(1) prohlížení objektu s ovládáním na vlastním přístroji

Digitální mikroskop - lupa MacroCam s fotoaparátem (popis a stručný návod k použití)

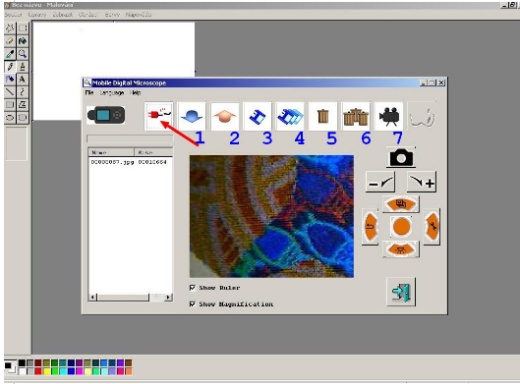

Obrazovka (2) přenosu dat z přístroje do programu

tlačítka na obrazovce 2: (1) import fotografií z kamery (importem současně dochází k vymazání fotografií z paměti kamery); (2)export fotografií do kamery;(3) uložení jednoho (v levé části vybraného) snímku do konkretního adresáře; (4) uložení všech (v levé části vybraných) snímků do konkretního adresáře; (5) mazání vybraného snímku; (6) mazání všech (nebo většího počtu) vybraných snímků;(7) přepnutí do režimu obrazovky 3.

Digitální mikroskop - lupa MacroCam s fotoaparátem (popis a stručný návod k použití)

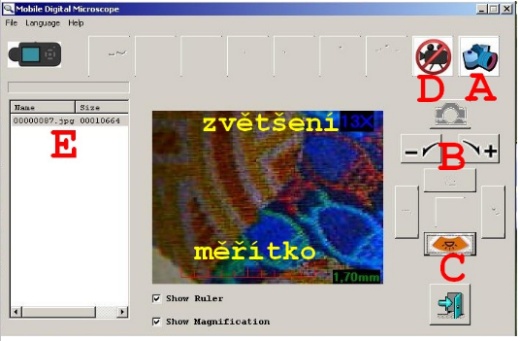

Obrazovka (3) pořizování snímků programem. A – tlačítko snímání; B-úprava optického zoomu; C-regulace osvětlení; D – ikona značící vyřazení ovladatelnosti na vlastním přístroji(srovnej s předcházejícím obrazem); E-uložený snímek (v základním formátu jpg).

H - volba režimu snímkování

Kamera umožňuje snímkování (pořízení fotografie) v několika optických režimech bez ohledu, což je podstatné, na použité konečné zvětšení snímku.

Digitální mikroskop - lupa MacroCam s fotoaparátem (popis a stručný návod k použití)

(pro srovnání použitý detail z bankovky Syrie)

standardní režim snímání

Digitální mikroskop - lupa MacroCam s fotoaparátem (popis a stručný návod k použití)

tzv. negativní režim snímání

Digitální mikroskop - lupa MacroCam s fotoaparátem (popis a stručný návod k použití)

fluorescenční režim snímání

Digitální mikroskop - lupa MacroCam s fotoaparátem (popis a stručný návod k použití)

tzv. reliefně pozitivní (profilometrický) režim snímání

Digitální mikroskop - lupa MacroCam s fotoaparátem (popis a stručný návod k použití)


Digitální mikroskop - lupa MacroCam s fotoaparátem lze zakoupit na našem Eshop.infofila.cz.

Autor: Miloš Kudweis | 19. 5. 2011
